Водяной теплый полВ домах, которые подключены к газу, делают водяной теплый пол. Чем греть воду каждый выбирает сам, но способ подогрева пола важен с экономической точки зрения.Если в доме нет другого источника энергии, кроме как электричество, монтируют электрополы. Во всех остальных случаях — водяные.
В систему водяного пола входят трубы из полипропилена или металлопластика, циркуляционный насос, коллектор-смеситель, трехходовые клапаны. Теплоноситель движется по контуру, нагревает стяжку, отдает ей тепло, уходит в обратку, возвращается в котел, снова нагревается и т.п. В систему встраиваются ограничители, которые не дают полу нагреться выше заданной температуры (28-29 °C – максимум для жилых помещений, 33 °C для ванных комнат, санузлов и пр.)Цены постоянно меняются, но уже много лет первоначальные затраты на водяной теплый пол в несколько раз выше, чем на электрический. Но эксплуатация водяных выгоднее (не с электрическим котлом). У водяного пола высокая теплоаккумулирующая способность, и если отключить циркуляцию теплоносителя, пол будет еще долго отдавать тепло, как печка. Это происходит, потому что бетонная стяжка, в которую укладывают трубы ТП, хорошо изолирована: трубы прогревают большую массу бетона, а она медленно отдает тепло.Направление теплового потока зависит от соотношения теплопроводностей сред выше и ниже источника тепла. Если не сделать хорошую теплоизоляцию, энергия будет тратиться на обогрев грунта под дома, если сделать – любое напольное покрытие будет проводить тепло в дом.Продавцы системы теплых полов могут предложить для утепления вспененный полиэтилен – такие предложения следует отклонять, даже если цены очень выгодные. Под тяжестью стяжки и напольного покрытия, особенно керамогранита, сантиметровая толщина теплоизоляции станет 1-1,5 миллиметровой.Нужно использовать экструдированный вспененный полистирол (не пенопласт) плотностью не менее 25 кг/м3, толщиной не менее 1см.
У многих участников FORUMHOUSE есть успешный опыт использования водяного пола, как единственной системы отопления частного дома. Затраты на отопление снизились: температуру циркулирующей жидкости нужно нагревать до 35-50 градусов.Мансардный дом 200 кв.м. в Московской области, стены гб 400 мм + облицовка кирпичом. Кровля утепление 250 базальтом. Его и отдельностоящий гараж отапливаем только полами, очень комфортно.

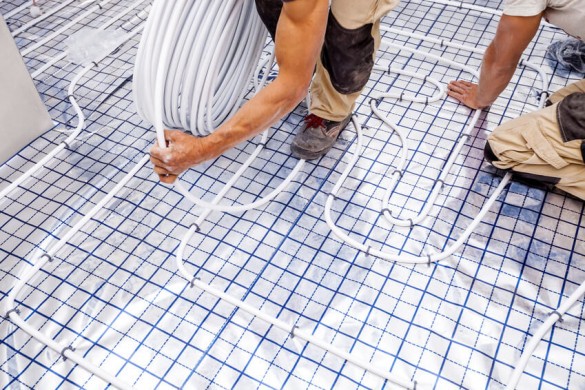

Но когда дом отапливается только таким способом, нужны сложные расчеты, потребуется сложный монтаж, с которым не справится без специальных навыков. Плюс нужно быть готовыми к тому, что полного высыхания бетонной стяжки придется ждать минимум месяц. Если какая-то труба протечет, покрытие придется полностью демонтировать, а стяжку удалить.В большинстве случаев водяные полы монтируют в стяжку, но есть и другие виды этих систем: настильные, деревянные или полистирольные.В деревянной системе в уложенной на лаги доске толщиной 50 мм фрезером делаются углубления, на доске укладывается фольга (она должна заходить и в углубления) для гидроизоляции и равномерного распределения тепла, затем укладывают металлопластиковые трубы. Конструкция закрывается сосновой доской 20 см, с обеих сторон покрытой полиуретановым лаком.Вот решение настильной полистирольной системы ВТП, реализованное участником FORUMHOUSE Tehnoman и подробно описанное в его теме. В канавки, вырезанные в полистироле, на первой фотографии пластины еще не уложены вообще, а на второй уложены только частично. Пластины сделаны из алюминиевого листа А5М толщиной 0,5 мм, размером 150х600.Настильная система легкая, она быстро прогревается – это отличное решение для щитовых дачных домиков. Полистирольную систему рекомендуют для деревянного пола.Греющий кабельПри выборе пола нужно точно понять, какую задачу он будет решать:
работать как основное отопление;
как часть комбинированного;
или его монтируют, чтобы быстро подогреть напольное покрытие до комнатной температуры.
Для основного отопления используют резистивный греющий кабель с токопроводящей жилой, защищенной оболочкой, залитый в стяжку (уровень пола придется немного поднять). Такая конструкция электрических теплых полов выдерживает большие нагрузки и она долговечна, способна прослужить более 30 лет. Теплые полы электрические, а работают в таком варианте, как обычные водяные: прогревают стяжку, стяжка аккумулирует тепло и долго отдает его помещению. Для экономии электричества многие ставят двухтарифные счетчики: ночью по умеренным ценам нагревают стяжку, а днем поддерживают температуру. Здесь, как и с водяным ТП, важно хорошее утепление:
монтируется экструдированный пенополистерол (минимум 5 см);
монтируется армирующая сетка;
хомутами крепится нагревательный кабель;
заливается чистовая стяжка (минимум 3 см);
монтируется напольное покрытие.
Правильное утепление электро- теплого пола расписывается в теме FORUMHOUSE.Тонкий кабельЕсли нужно просто подогреть ламинат или плитку, кабель в стяжку не применяют, это нецелесообразно и неудобно: пол будет нагреваться до 12 часов, смотря какое покрытие.Пол с кабелем, уложенным в стяжку – с медленным подогревом и медленным остыванием.Здесь идеально подойдут тонкий нагревательный мат, или тонкий резистивный кабель (толщина 4 мм). В загородных домах их используют, как составляющую комбинированной системы отопления. Такой тип электрического пола востребован там, где планируют минимальную стяжку или плитку с клеем (в санузлах или на кухне). Это система с быстрым подогревом (1-3 или 6-8 часов).Резистивный кабель может быть одножильным (при монтаже второй ненагреваемый конец кабеля возвращают в начальное соединение и, как и первый, подключают к регулятору температуры) или двухжильным (он присоединяется к терморегулятору одним концом). Одножильный провод дешевле двужильного и потребляет мало электричества, зато двужильный удобно монтировать, особенно, если дом сложной планировки и большой площади.Уровень электромагнитного излучения нагревательных кабелей в 10 раза ниже, чем у холодильника и в 27 раз – чем у электрического чайника, но людям, которые скептически относятся к излучениям и полям, лучше смонтировать двужильный кабель: напряжение, которое через него проходит, не влияет на электромагнитные импульсы.При таком устройстве пола важно сразу просчитать длину кабеля, в ходе монтажа добавить или убавить ее будет невозможно. Ориентироваться можно на эти цифры (на квадратный метр помещения):
Спальня – 100-150 Вт/ кв. м;
Кухня, прихожая, коридор — 150 Вт/ кв. м;
Санузел — 150 Вт/кв. м
Балкон -200 Вт/кв.м
У латуни, нихрома и меди, из которых может быть сделан кабель, разные свойства и показатели электрического сопротивления – это тоже нужно учесть. И очень важно строго соблюдать допустимую дистанцию между греющими элементами, которую указывает производитель. Обычно она не превышает 12 см.Теплый пол. Нагревательный матВ отличие от нагревательного кабеля, мат – готовая конструкция, в которой одножильный или двухжильный кабель уже уложены на сетке с правильным шагом укладки. При одинаковой мощности одножильные дешевле процентов на 15 (ну и с магнитным полем все так же – если это важно, лучше переплатить, чем жить с тревожной мыслью о вредном воздействии излучения).Мат легко уложить самому (просто раскатать по полу), а сетка, на которой смонтирован кабель, дополнительно армирует плиточный клей. Как и тонкий кабель, тонкий мат монтируют на подложку, под финиш, прямо в слой клея толщиной до 1 см. Для укладки под плитку это лучший вид электрических теплых полов.Инфракрасный теплый полОпределенные углеродосодержащие вещества при прохождении через них электрического тока выделяют тепло. На этом свойстве основаны все инфракрасные полы. Преимущество ИК полов в том, что они нагревают не только пол и воздух, но и предметы в помещении, которые потом тоже отдают тепло.Сейчас есть три вида теплых полов, работающих на ИК излучении:
Пленочный пол. Между двумя слоями полимерной пленки запаяна карбоновая паста (это система с супербыстрым подогревом, 30-60 минут). Электричество подается в шины из меди, которые проводят ток – они размещены с двух сторон конструкции, а чтобы контакты не подгорали, сделано напыление из серебра. В самом дорогом и самом эффективном пленочном ИК поле паста равномерно распределена по всей полости, но гораздо шире распространен вариант с более низкой стоимостью: полосатые пленки, где карбон запаян в полости и собран блоками. У полосатых пленок есть один жирный плюс: если случайно повредить полосу, из строя выйдет только она.
Стержневый пол. В нем карбоновый наполнитель запаян в длинные стержни, оснащенные тоководами и параллельно собранными в маты.
Кабели. Новая разновидность стержневого мата – очень тонкие волокна в оболочке, но без параллельного подключения, в бухтах.
Пленочный ИК пол укладывают под ламинат, ковролин, линолеум и другие напольные покрытия, исключающие «мокрые» процессы. Класть под плитку его нельзя.Стержневые ИК маты укладывают в стяжку, или можно сразу сажать плитку на клей, но тогда общая толщина клея с покрытием должна быть более 2 см.Вот как монтировал ИК кабель в бане площадью 11 квадратных метров участник FORUMHOUSE с ником Котоffей: на фольгоизол уложил тонкую стальную сетку 9х7см, чтобы только держала кабель. Кабель фиксировал стяжками: там, где должно быть теплее, шаг делал 7 см, в остальных местах 9 см. Контакты вывел из пола. Этому кабелю локальный перегрев не страшен, поэтому он укладывался без учета расстановки тяжелой мебели и других обстоятельств. На 11 квадратных метров ушло 125 м кабеля. Впечатлила надежность карбоновых волокон и силиконовой изоляции: ничего не рвется и не переламывается.На FORUMHOUSE есть статья, которая рассказывает, как устроен водяной теплый пол. Можно узнать про все тонкости монтажа электрических теплых полов и регуляторов для них, с электронной памятью, цифровых и аналоговых.Детали монтажа системы разбираются в видео.
